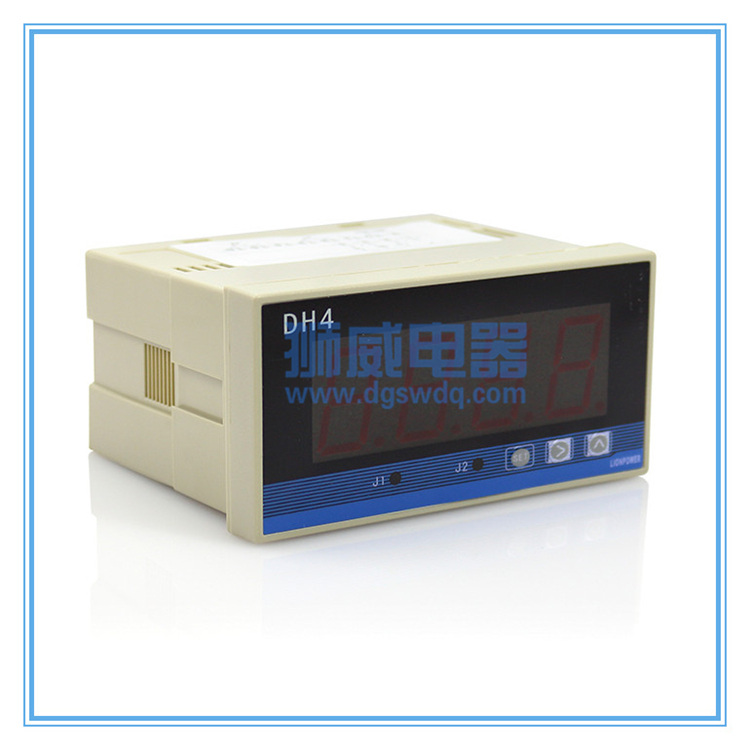

DH4P系列电流电压表 带报警可调整

产品特点 :

DH4P 特点: ◆采用单片微机,快速测试,测量精度高; ◆零位无.漂移,内置自动调零,显示稳定; ◆高亮直LEO显示,数字大而清晰,最高显示9999 ◆配置RS232/485接口(可选); ◆配置

咨询热线:139 2295 2859 微信同号 立即咨询
  • 产品详情

DH4P特点:
◆采用单片微机,快速测试,测量精度高;
    ◆零位无.漂移,内置自动调零,显示稳定;
    ◆高亮直LEO显示,数字大而清晰,最高显示9999
    ◆配置RS232/485接口(可选);
    ◆配置4 -20 MA接口(可选);
    ◆峰值查询,及显示保持功能;
    ◆极高性价比,可为你量身定做
一、DH4P选型及含义

二、DH4P技术参数
直流电压测量精度(±0. 8%±3DB) 交流电压测量精度(±1%±5DB)
显示范围(0-9999) 继电器触点容量:AC220V/3A
响应频率:40-400HZ 工作温度:0-50℃
工作电源:AC220V+20%

1、DH4P面板按键说明:
    J1------------J1继电器动作时, 指示灯亮
    J2------------J2继电器动作时,指示灯亮
    ∧------------参数设定增加键
    >------------光标右移健
    S ET---------主设定按键.
    ◆按>闪烁位右键,按∧修改闪烁位数据,按SET确认修改数据,并返回上级菜单(代码选择菜单)
    ◆再按SET保存数据.5秒钟后自动退出设置,返回工作状态.
2、DH4P参数操作说明:
按住SET键3秒钟后,显示H-×X.其中XX闪烁,松开SET按键,按固键输入功能代码(00-08),按SET键确认进入该代码功能设置
功能代码 助记符 功能说明
00   锁定值范围(1—9)1.可设置(01-04) 2.可设置(01-08)
01   设置下限显示(零值),设置范围0~9999。
02   设置上限显示(满值),设置范围0~9999。
03   设置小数点,  共有0一3位小数
04   数字滤波系数,设置范围l一3
05   继电器.Jl闭合值,设置范围0-9999
06   继电器.J释放值,设置范围0-9999
07   继电器J2闭合值,设置范围0-9999
08   继电器J2释放值,设置范围0-9999
3、DH4P参数定义说明
PUL 设置显示(零值),输入信号为零对应显示,可用于零点修止或初值偏移,通常情况下设置为零
PUH 设置显示(满值),输入信号为止向最大时候对应显示,设定满值不同,其相应分辨率也不同,满值越小,分辨率越高,显示越稳定
DOT 设置小数点,根据量程需要小数点可以任意设定
FIL 设置数字滤波系数,数值越小刷新越快,数值大稳定性相对好
AH1 设置J1闭合值,用于上限报警,当测量值大于等于AH1时J1闭合
AL1 设置J1释放值,用于上限报警,当测晕值小于等AL1时J1释放
AH2 设置J2闭合值,用于下限报警,当测量值小于等AH2时J2闭合
AL2 设置J2释放值,用于下限报警,当测量值大于等于AL2时J 2释放,AL2≥AH2
特别提示:
■当AHl =AL1时J1继电器无效,当AH2=AL2时J2继电器无效;
■闭合值不等于释放值,其之间区域构成回程不动作区域,通常回程动作区域为3个字。
操作事例:
某用户测量交流电压0-500V.要求被测电压高于400V时上限报警,低于360V时下限报警。
四、DH4P操作方法:
  按件SET键3秒钟,显示H-XX,用右移键(>)和加数键(∧)设置以下数据
1、设置PUL零值数据: PUL=0000
2、设置PUH满值数据: PUH=5000
3、设置DOT小数点位置: DOT=l
4、设置AH1上限报警闭合值: AHl=400.0
5、设置AL1上限报警释放值: ALl=399.7
6、设置AH2下限报警闭合值: AH2=360.0
7、设置AL2下限报警释放值: AL2=360.3
操作时注意需要打开设置权(设置LOC>2)
设置完毕5秒钟后无按键操作,自动退出设置菜单并保存设置数据
五、DH4P接线图

六、DH4P接线端子接线说明
①      ② 信号输入端子
和COM端子短接为数据保持
⑤      ⑥ RX、Tx  通讯端子
⑦      ⑧ 4-20MA输出端子
COM公共端
⑨      ⑩ 电源输入AC(90-250V)
⑪  ⑫  ⑬ 输出端子  (J2继电器输出
⑭  ⑮  ⑯ 输出端子  (Jl继电器输出)
