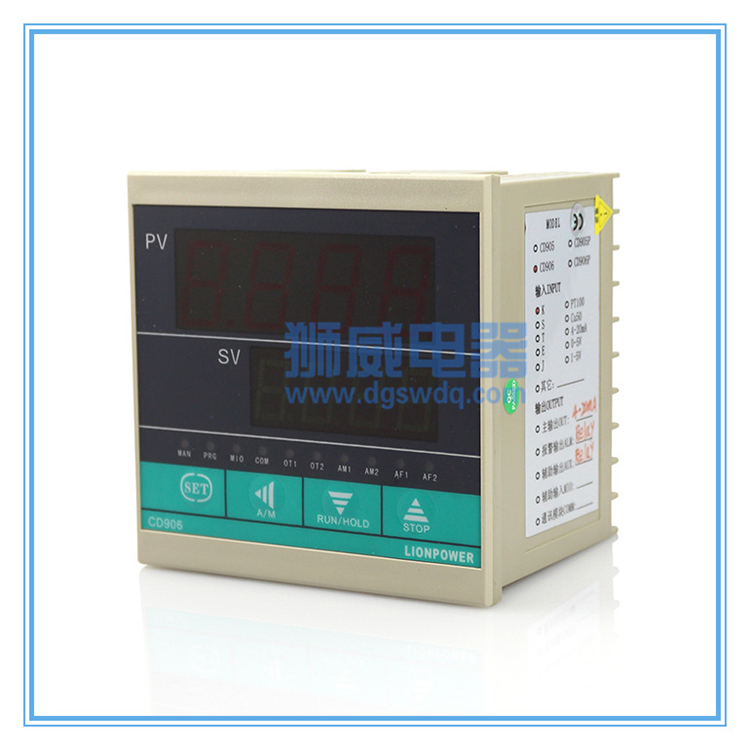

CD06/06P系列智能温控表 程序段温控仪表

产品特点 :

● 支持各种热电偶、热电阻、线性电压、电流、电阻及辐射(红外)温度计等,并具备扩充输入插座安装特殊输入规格,并可自定义特殊输入的非线性校正表格,0.2级或0.1级(V7.5版)

咨询热线:139 2295 2859 微信同号 立即咨询
  • 产品详情


●  支持各种热电偶、热电阻、线性电压、电流、电阻及辐射(红外)温度计等,并具备扩充输入插座安装特殊输入规格,并可自定义特殊输入的非线性校正表格,0.2级或0.1级(V7.5版)测量精度。

●  除主输入外的第二路输入用于外给定或阀门信号反馈功能,可组成串级或比值调节器等复杂调节系统。

●  模块化输出支持SSR电压、线性电流(电压)、继电器触点开关、可控硅无触点开关、单相、三相可控硅过零触发、单相可控硅移相触发输出即位置比例输出(直接驱动阀门电机正/反转)等,控制周期0.24~60秒

●  具备标准PID、AI人工智能调节APID或MPT等多种调节方式,具有自整定、自学习功能,无超调及无欠调的优良控制特性,亦可使用位式控制(ON-OFF)功能。

●  先进的AIBUS通讯协议:支持RS485或RS232C通讯接口,配合快速通讯技术能方便组建数千点规模的大、中型计算机控制系统。

●  支持上限、下限、偏差上限及偏差下限等多种报警功能,并可自由定义4个报警输出端口,支持多个报警信号从同一位置输出。具备上电免除报警等功能,避免上电报警误动作。

●  可将测量值(PV)或给定值(SV)变送为标准电流信号输出,能提供14位高分辩率、0.2级输出精度及优于100ppm/℃温度漂移性能的电流输出。

●  可定义参数查看及修改的权限,及允许用户自定义密码,量身定制最符合自己操作习惯的仪表。

产品特点

●  支持各种热电偶、热电阻、线性电压、电流、电阻及辐射(红外)温度计等,并具备扩充输入插座安装特殊输入规格,并可自定义特殊输入的非线性校正表格,0.2级或0.1级(V7.5版)测量精度。
●  除主输入外的第二路输入用于外给定或阀门信号反馈功能,可组成串级或比值调节器等复杂调节系统。
●  模块化输出支持SSR电压、线性电流(电压)、继电器触点开关、可控硅无触点开关、单相、三相可控硅过零触发、单相可控硅移相触发输出即位置比例输出(直接驱动阀门电机正/反转)等,控制周期0.24~60秒
●  具备标准PID、AI人工智能调节APID或MPT等多种调节方式,具有自整定、自学习功能,无超调及无欠调的优良控制特性,亦可使用位式控制(ON-OFF)功能。
●  先进的AIBUS通讯协议:支持RS485或RS232C通讯接口,配合快速通讯技术能方便组建数千点规模的大、中型计算机控制系统。
●  支持上限、下限、偏差上限及偏差下限等多种报警功能,并可自由定义4个报警输出端口,支持多个报警信号从同一位置输出。具备上电免除报警等功能,避免上电报警误动作。
●  可将测量值(PV)或给定值(SV)变送为标准电流信号输出,能提供14位高分辩率、0.2级输出精度及优于100ppm/℃温度漂移性能的电流输出。
●  可定义参数查看及修改的权限,及允许用户自定义密码,量身定制最符合自己操作习惯的仪表。

产品面板说明

undefined
undefined

操作说明

1.首先检查实物是否正确,型号是否相符;

2.仪表按照正确的接线图接线,通电后进入显示页面;

3.按住SET键2秒可进入参数设置区,按移位键及加减键来选择需要修改的参数(具体见说明书)

4.调完参数后按SET退出并保存数据

产品接线图

undefined
意:该接线图只适合本公司生产的CD-05系列、CD-06系列的温控表,非本公司生产的产品切勿试用,以免造成仪表损坏。本公司生产的CD-05系列、CD-06系列均属于高端产品,其中涉及很多技术参数知识,请在购买前咨询我们的在线客服人员。



简单故障处理方法

1.控温不准怎么办?

可使用仪表自带的AT自整定功能。自整定时采用ON/OFF控制,经过3个开关周期后自整定才能结束,因为热惯性的原因,降温会很慢,自整定耗时会稍长。当界面左上方第一个AT灯亮时表示正在AT自整定,此时不宜进行任何操作,若此时进行其他参数的调节会影响到AT整定的精度,当AT灯熄灭表示整定完成。

2.如何进行AT自整定?

按住SET键进入参数设置区,按住移位键及加减键到参数"CTRL"将参数设为”1“,按住移位键2秒钟后启动自整定,将参数设为“2”时自动启动自整定功能,将参数设为”3“时禁止从面板启动自整定功能

3.为什么实际温度比设定值高还输出?

用户在使用仪表时当温度控制方式为PID控制时出现上述现象时正常的,如果改换为简单的ON/OFF控制,可将参数P设为0
