SCN-PS61A/SCN-P9S61A智能计数计米器

SCN-PS61A /SCN-P9S61A 功能及特点 ● 采用单片微机,操作界而简便友好 ● 外形尺寸:72H72W: 48H96W: ● 继电器输出动作具有:(R、N、C、F)4种预置输出方式 ● 内设停电记忆功能,停电数据保存

产品介绍

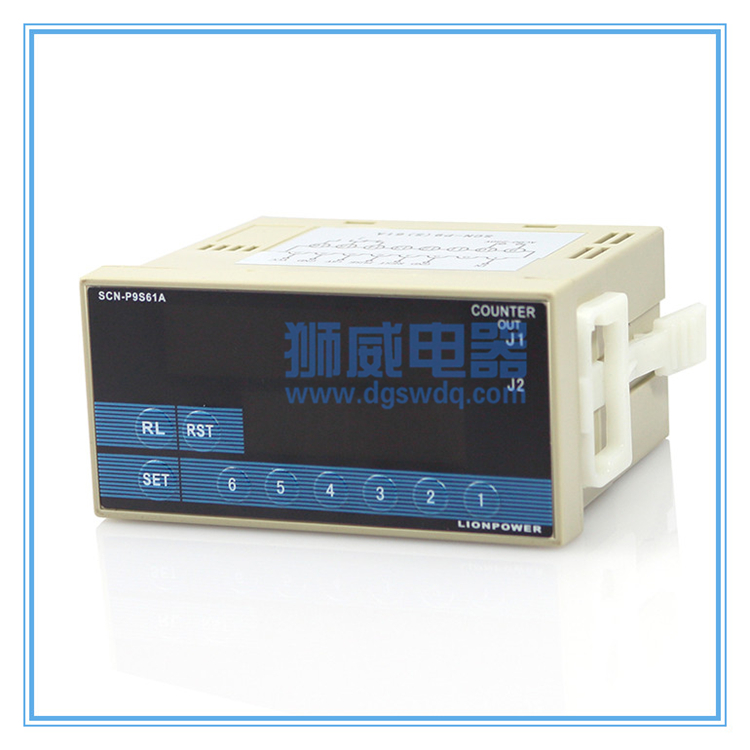

SCN-PS61A/SCN-P9S61A智能计数计米器(图1)

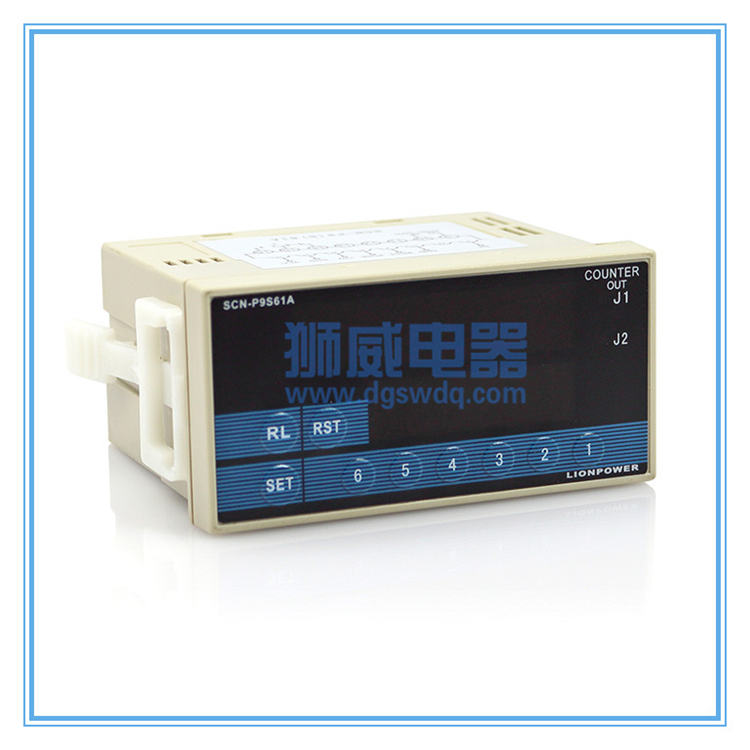

SCN-PS61A/SCN-P9S61A智能计数计米器(图2)
SCN-PS61A/SCN-P9S61A功能及特点
●  采用单片微机,操作界而简便友好
●  外形尺寸:72H×72W: 48H×96W:
●  继电器输出动作具有:(R、N、C、F)4种预置输出方式
●  内设停电记忆功能,停电数据保存10年:
●  单路继电器预置报警输出

SCN-PS61A/SCN-P9S61A技术参数

计数脉冲 输入阻抗 Min. l00KΩ
门限电压 H≥5V L≤IV
极限电压 50v
触发沿 边沿
继电器输出 输出
方式
Jl(第一段) A、B(单段仪表无此方式)
J2(第二段) R、N、C、F
延时范围 0秒99 99秒
触点负载 250VAC 3A
电源(采用升关电源) AC250V-90V +10%(50Hz)
抗干扰能力 电源:±3000V    输入:±2500V
工作温度 0℃~+50℃
保存温度 ―20℃~+70℃
绝缘电阻 min 100MΩ
计数速度(共5级设置) 10CPS、100CPS、1000CPS、10000CPS、15000CPS
注:使用干簧管信号输入时推荐设置10PCS;15000Cf'S为位移传感器使用,如旋转编码器等,需预定



SCN-PS61A/SCN-P9S61A简单故障处理方法
1、 SCN-PS61A/SCN-P9S61A不计数
●检查仪表连接线是否正确。
●检查输入信号频率(计数速度)和设置值是否相符,检查输入电平是否符合仪表要求。
●比例系数设置是否很小。
●外部暂停端子是否处于长期接通(暂停)状态
2、SCN-PS61A长时间显示"-----------”自检信息。
●重新上电自检,如多次上电无法通过,微机外围硬件损坏。
3、SCN-PS61A用继电器、行程开关、干簧管为仪表信号输入时有多计数现象
●根据输入信号频率,设置合理计数速度。
●如果在机械振动较大场所,可在输入端和GND之间并联0.1-1iF电容。
4、SCN-PS61A继电器无明显动作
●二级菜单延时设置是否过短
