包装印刷设备之热熔机

一、摘要
针对热熔机设备扩大生产、节约成本，温度要求控制在±3℃的问题，提出了使用CD系列智能温度调节仪。结果表明采用CD系列的方式在成功降低了成本、扩大了生产的同时，也保证了温度控制的效果，达到了要求。

二、应用背景
以入螺母热熔机为例，整机为框架形式，由上模板、下模板、热模板三大块板组成，并配有热模、上下塑料冷模，动作方式为气动控制。工作过程：热熔机采用电加热方式，运动平稳，控制精确，通过热熔头传递热量到塑料件，热压变型达到所需效果。本设备采用抽板式结构，由电加热方法将加热板热量传递给上下塑料加热件的熔接面。使其表面熔融，然后将加热板迅速退出，上下两片加热件加热后熔融面熔、固化、合为一体。
其中温度控制及成本控制的要求比较高，对于被加热产品的温度控制的准确、稳定与否直接影响到最终生产产品的品质。对于批量产品来说，温控仪表的价格的高低也直接影响着成本的多少。
最为常见的入螺母热熔机温控系统由热电阻传感器，温控仪表，加热板，电热管，交流接触器等组成。这其中常见的问题有：

温度控制不精确
仪表成本过高

以上问题出现时，由于温度控制的不稳定，使其不能完成恒温式加热，工件加工达不到要求，影响了加工效果，降低了工作效率等。购买温控效果好的表，成本又控制不住，直接影响到了市场竞争力。

三、解决方案

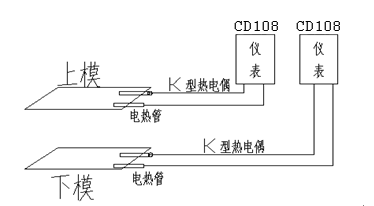

针对以上出现的问题，应用CD系列智能温度调节仪可有效解决以上问题，系统框图如下：

解决针对热熔机温度控制及成本控制的问题

采用以上方案对比常规系统的优点:
具有数字PID及自整定功能，温度控制稳定，适应性广，抗干扰能力强，完全能够满足此设备的温控要求，实现恒温控制。同时，CD系列仪表性价比高，在节省成本上有很大的空间。

四、硬件配置
CD系列智能温度调节仪
